mijn eindtrappen voor laag tot hoog

Nieuwe MINIPA200 Gemonteerd MiNi 200W HF Eindversterker Kortegolf Eindversterker

1 voeding: 13.8v-16v

2 max-stroom: 13A

3 Maximum vermogen: 5w

4 maximale uitgangsvermogen: 200w

5 luchtkoeling: gedwongen fan cooling

Pakket:

1pc MiNiPA50 100W HF Eindversterker Kortegolf Eindversterker met connect kabel

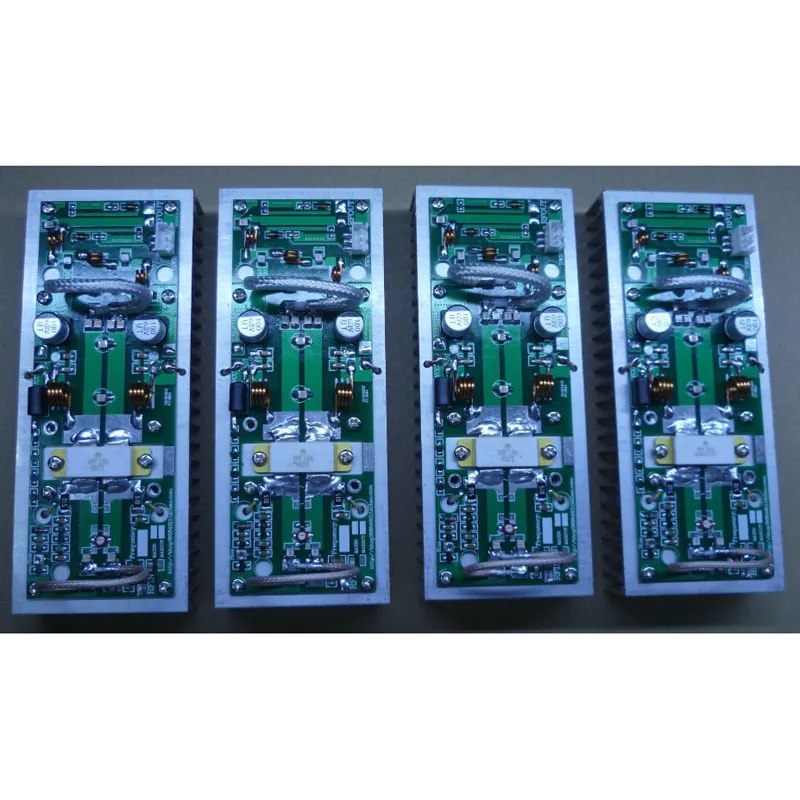

mijn vhf eindtrap

OPMERKING:MRF186 Oude Gebruikt

Deze zijn alle onderdelen, het moet je diy sodeert worden handleiding Http://g4fev.atspace.com/mrf186linear.htmHttps://www.oselsan.net/icerik.asp?pid=391

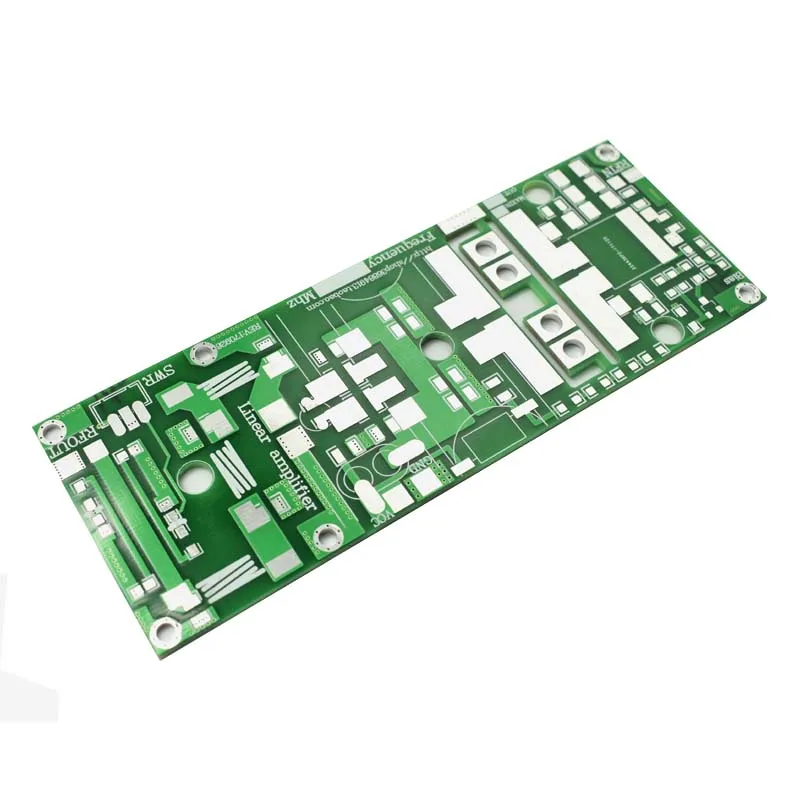

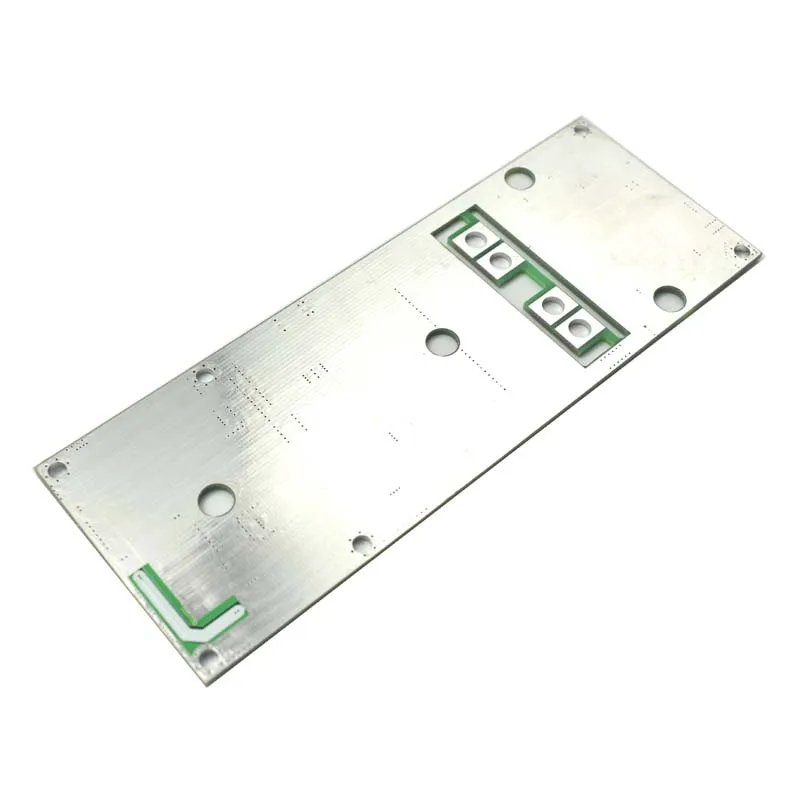

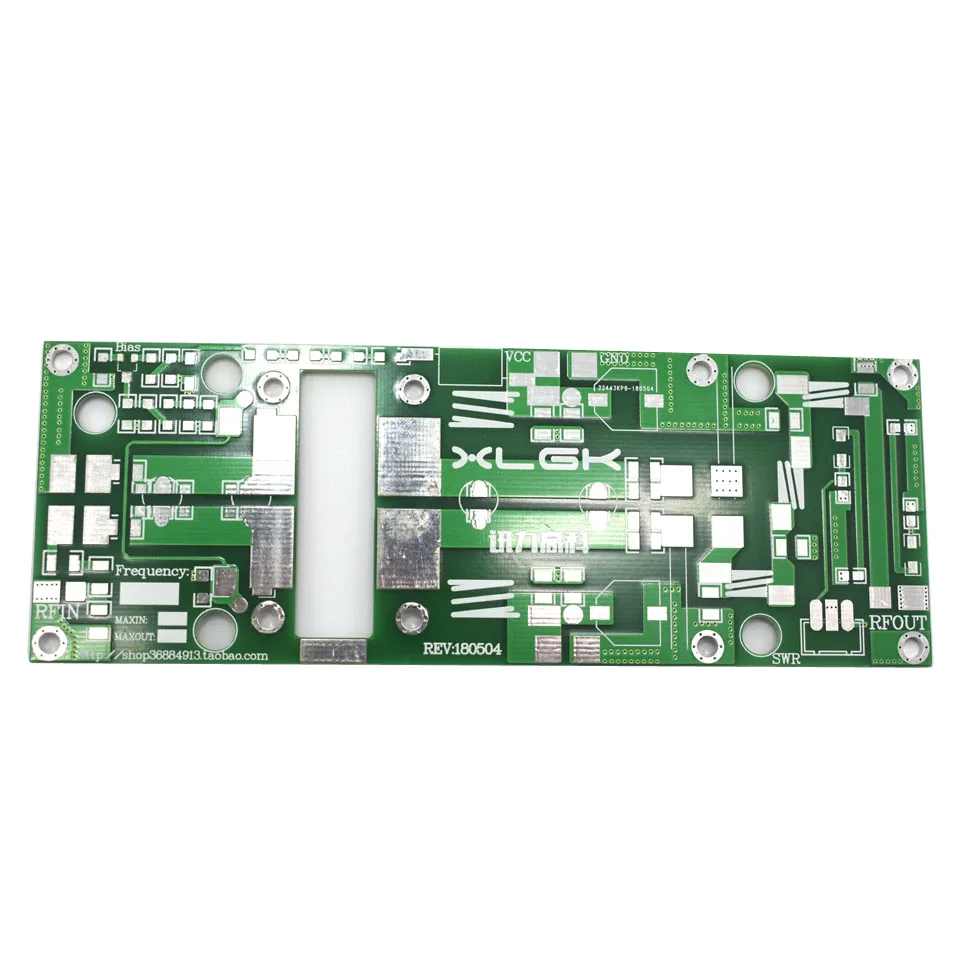

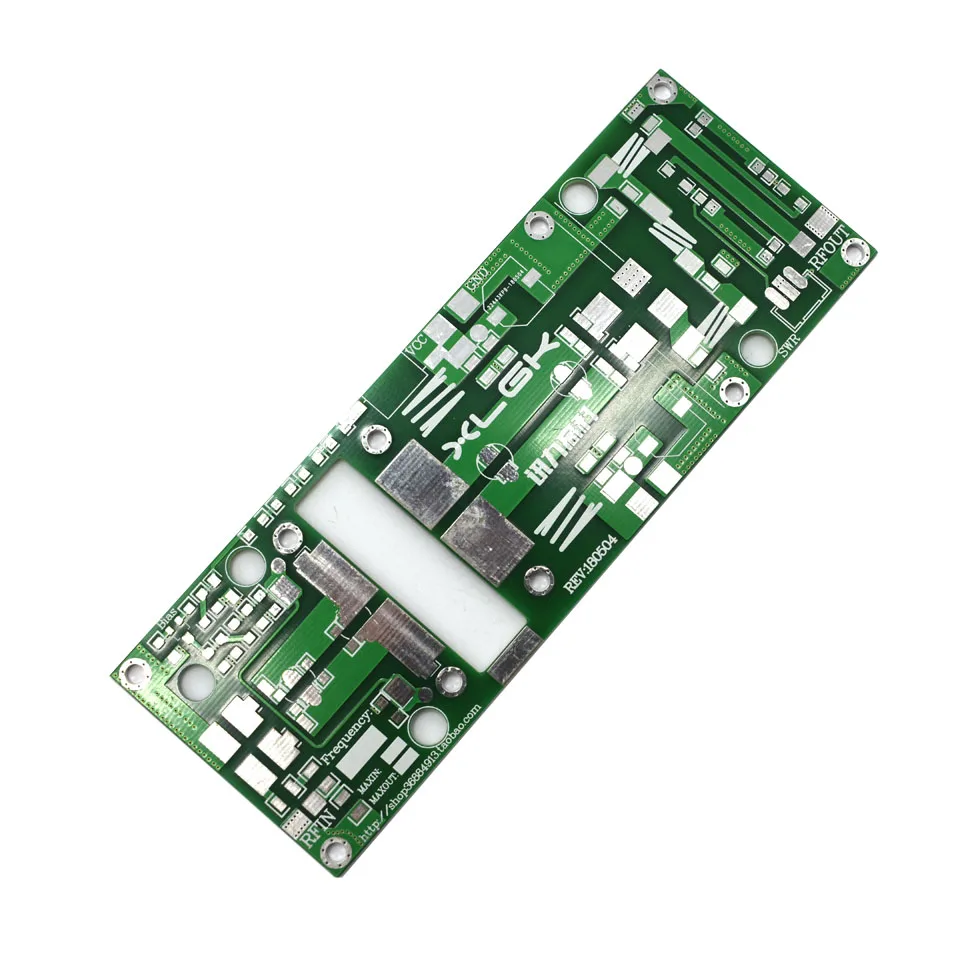

PCB GROOTTE: 13.5CM x 5cm
Versterker output: 80-100W

Frequentiebereik 80-120Mhz ( input 1-1.5W) 140-170Mhz (3-4W)

Vermogen: DC 24-26v stroom: 5-7A

1: installatie stappen

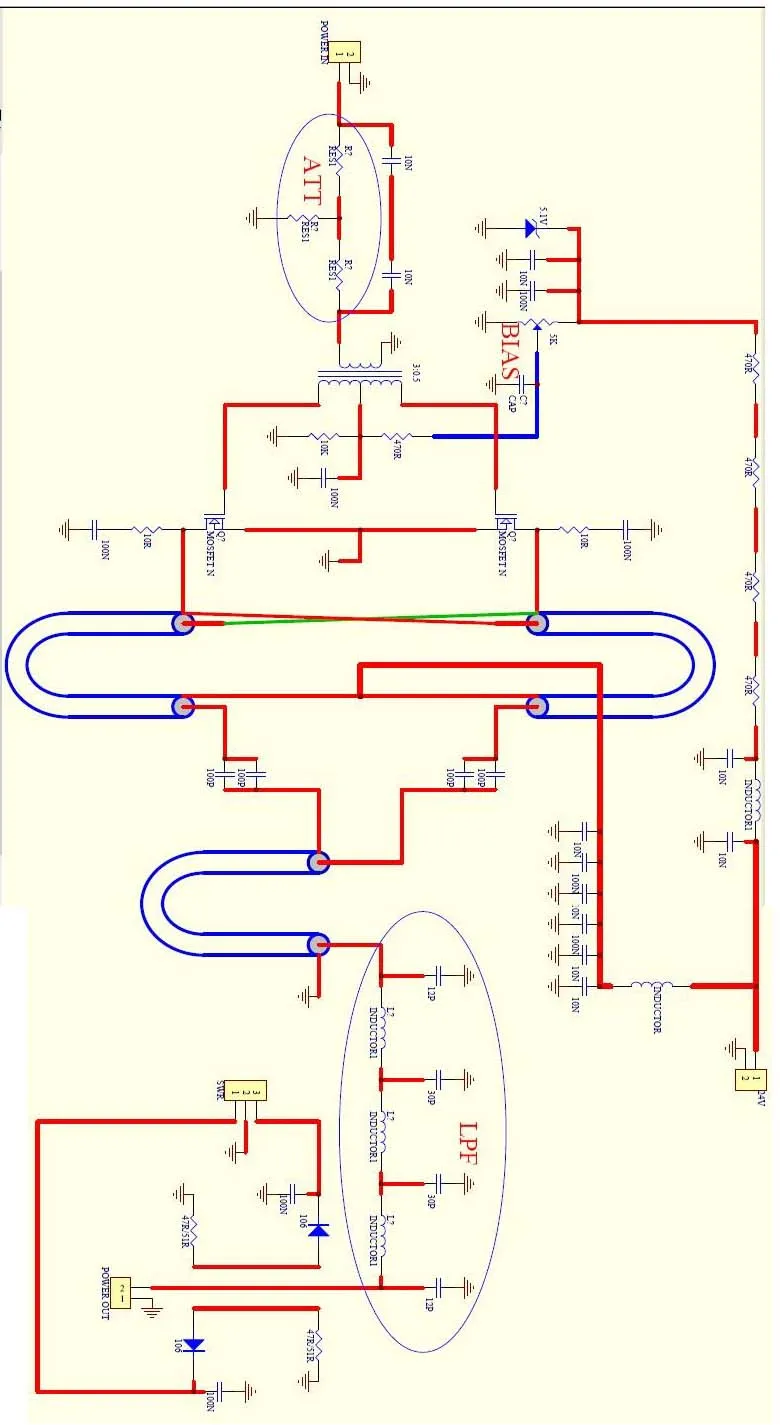

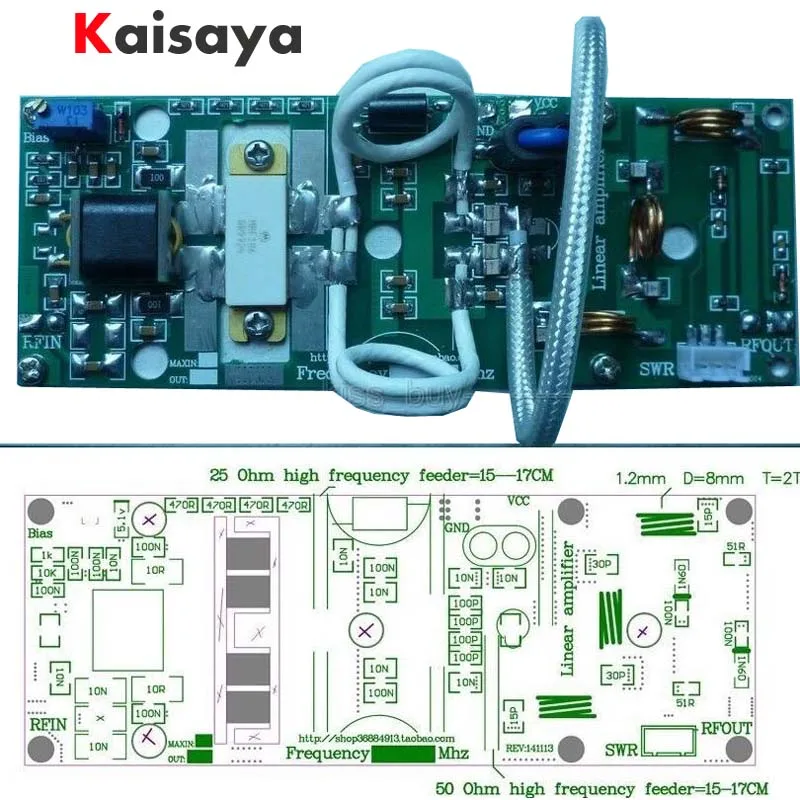

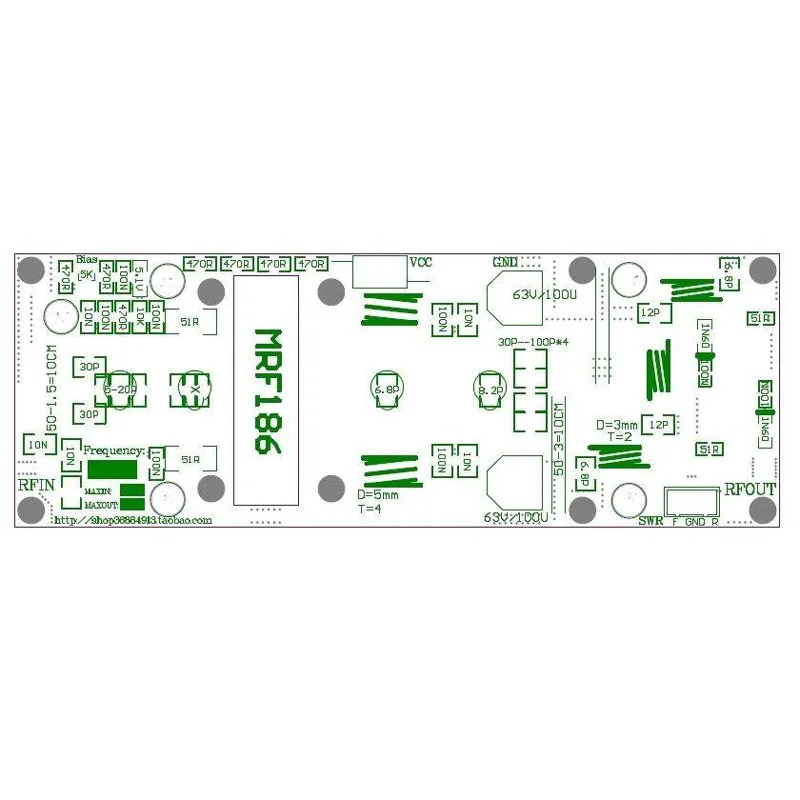

Volgens de foto gegevens volgens lassen, installatie tekeningen.
2: debugging stappen: solderen voltooid, geïnstalleerd radiator
Eerste, niet installeren MRF186 (XRF186)
Sluit de voeding 24V pas de bias spanning van 3.5V en ontkoppel de voeding
Installeer de MOS power buis MRF186 (XRF186), aandacht besteden om de elektrische soldeerbout, soldeerbout solderen met afval warmte, voorkomen elektrostatische afbraak van MOS power transistor

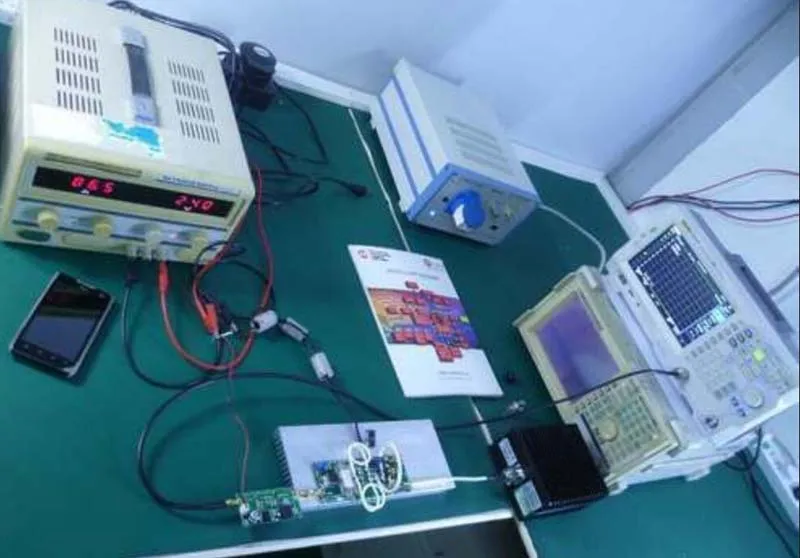

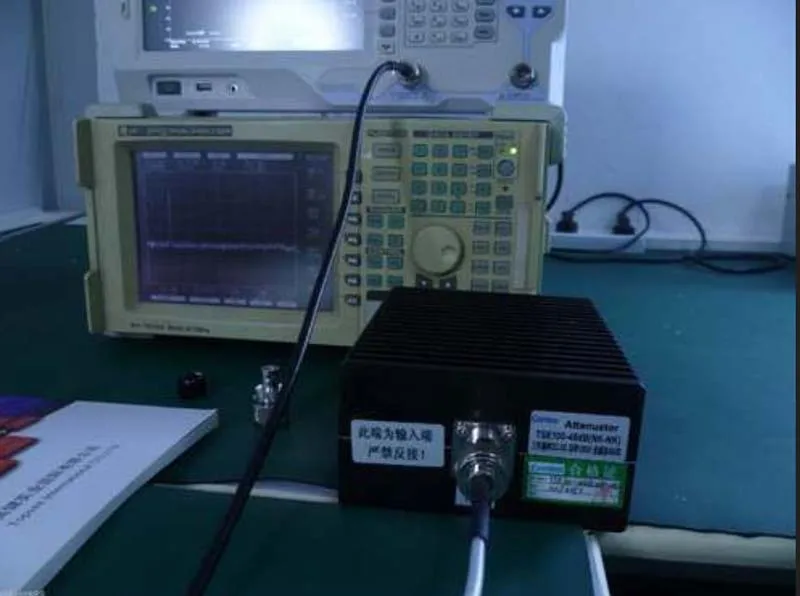

3: sluit de power meter, dummy load, eerste zet de power, stel de ruststroom, 200-800MA, 400MA is de beste
4: de test power aangesloten FM maximale 1.5W, maximale VHF 4W FM en VHF, de basic niet aanpassen, bevorderen de UHF Max 7W-8W, UHF past de variabele condensator te verkrijgen optimale uitgangsvermogen
Waarschuwing: ingang maximaal FM VHF 1.5W, maximale 4W, maximale 7W-8W output UHF, maximale 100W, Output Uitschakelen open circuit, kortsluiting
Verbod van illegale gebruik van eindversterker, illegale gebruik heeft niets te maken met anderen

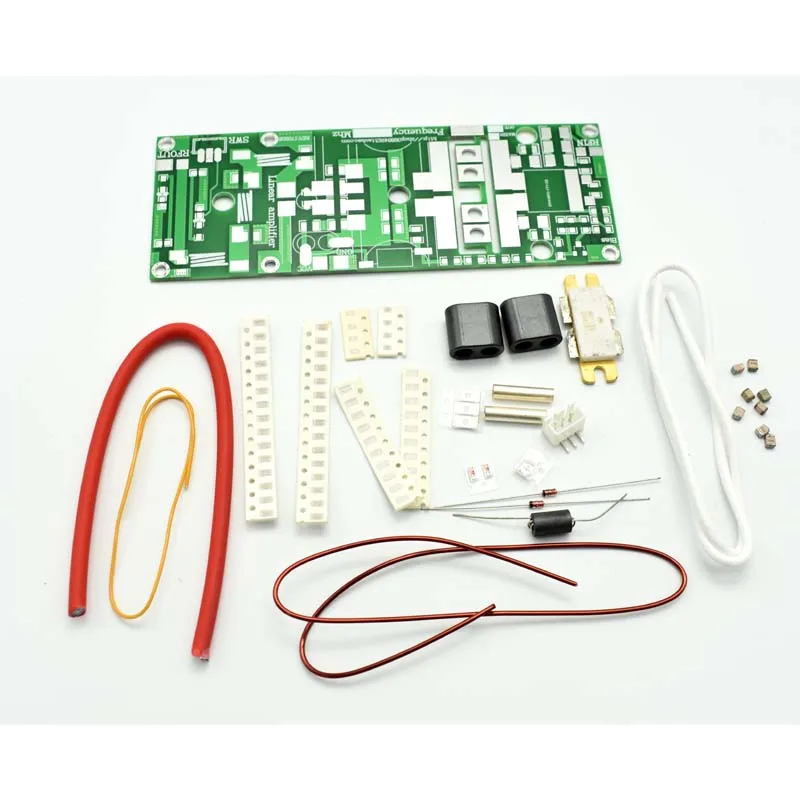

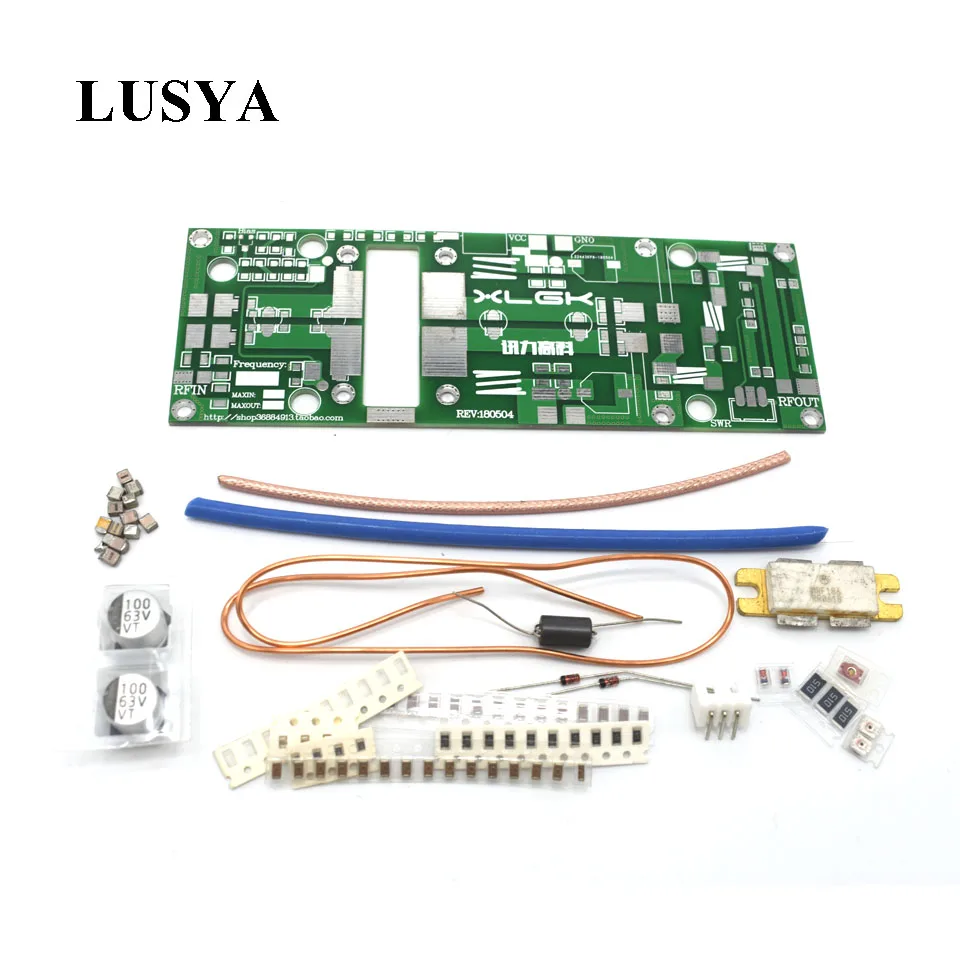

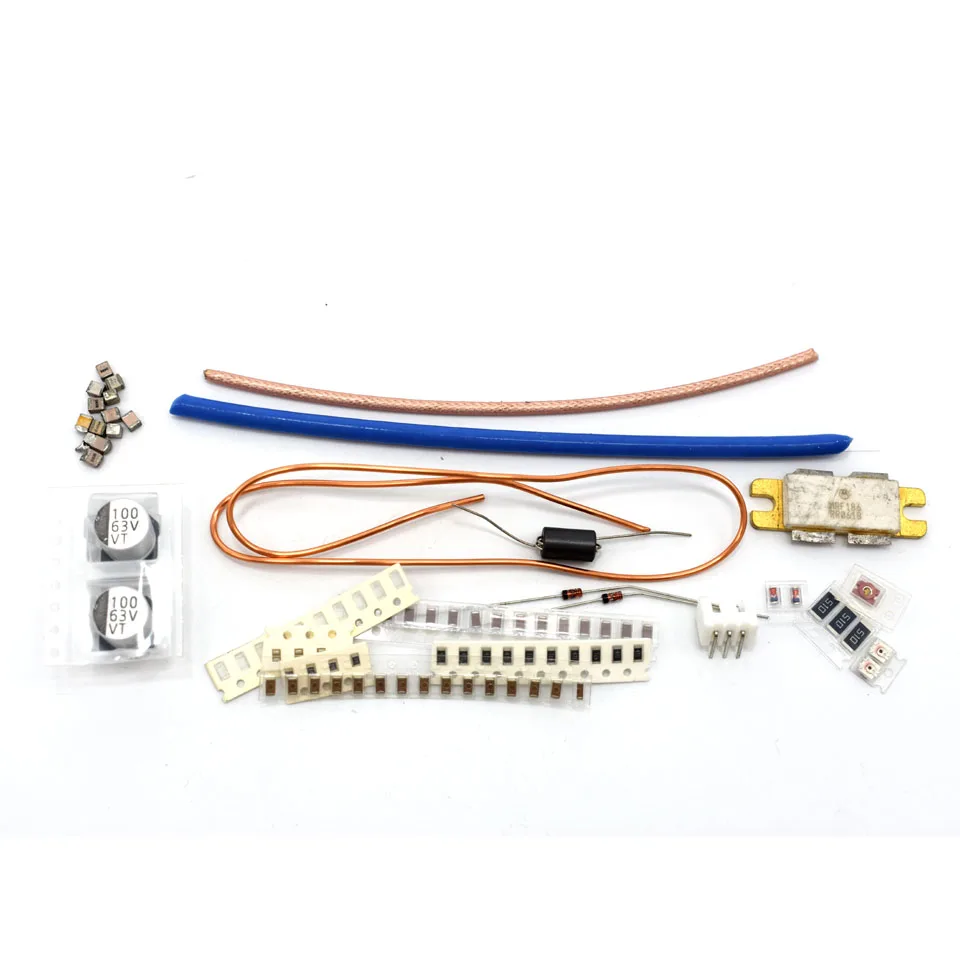

Pakket Inhoud
100% Brand New

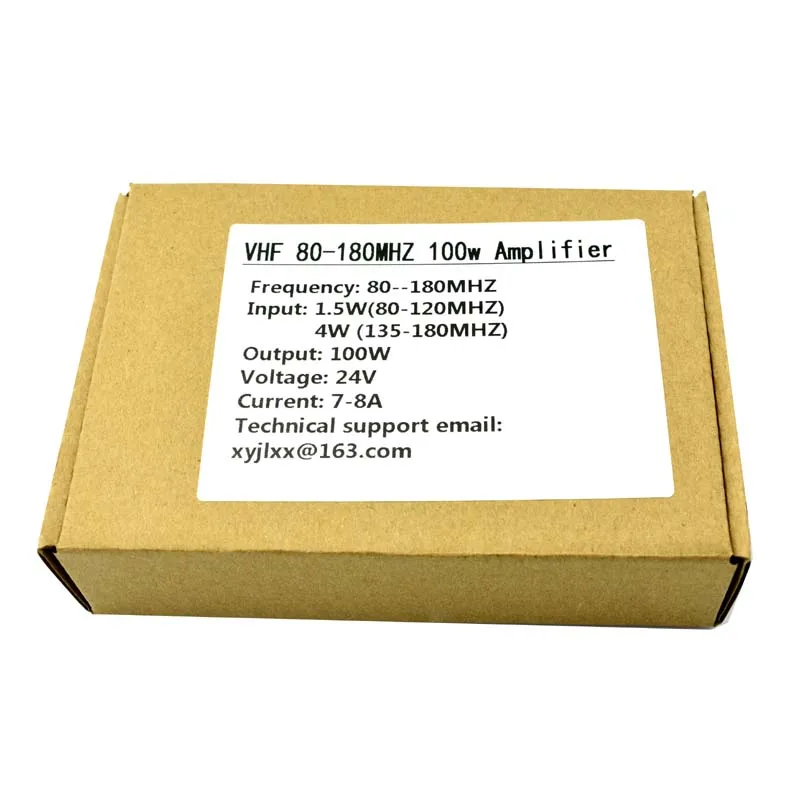

1x100W FM VHF 80Mhz-170Mhz RF Eindversterker Board Voor Ham Radio DIY kits DC 24v

4
6
4
2
3
1
3
5

mijn uhf eindtrap

Beschrijving:

UHF 400-470MHZ 100w Versterker

Frequentie: 400-470MHZ

Input: 8-10W

Output: 100W

Voltage: 24V

Stroom: 7-8A

DIY kitsMoeten worden debugged zelf, zonder koellichaam

Waarschuwing: uitgang is verboden open circuit kortsluiting

Installatie-instructies link http://g4fev.atspace.com/mrf18670cm.htm

UTB8XxZ3EODEXKJk43Oqq6Az3XXa3

Pakket omvat:

1PcsDIY KITS

11
DSC_0014
DSC_0015
DSC_0016
DSC_0017
DSC_0013
TB2A7XYXlyN.eBjSZFIXXXbUVXa_!!3007440566
16

LZ5HP was al bekend van zijn 13cm en 23cm transverters die voor nog geen 200 euro op de deurmat liggen. Nieuw is een 23cm eindversterker die goed is voor 25 Watt vermogen. Deze valt in dezelfde prijscategorie en is een goede aanvulling voor mensen die reeds in het bezit zijn van een 23cm transverter.

De versterker werkt gewoon op 13,8 volt voedingsspanning en lust maximaal 3.6 Ampère aan stroom. Bij 1.6 Watt input is de output ongeveer 25 Watt. Naast een zendversterker bevat deze eindtrap ook een voorversterker voor het ontvangst circuit. Deze geeft ca. 10 dB versterking bij een NF van 0.8 dB.

Meer info: sg-lab.com.

nog een eintrap voor 23 cm pe1rki


2 watt in 140w out replacement.



28 volt 11 amps
alu hausing.
N or sma connector input and N connector output.

en nog een eindtrap van bert modderman

80mw in 100 watt out 250 euro and 300 euro with extra copper

met dank aan pa3heb voor het maken van het kastje

en mijn groote eintrap voor qo100

van robert f4vgs
